Эллиптическое днище в Челябинске
Купить эллиптическое днище в Челябинске

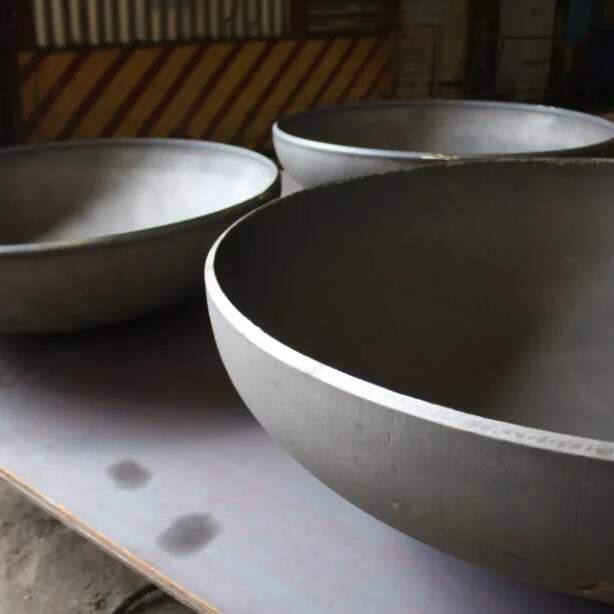

Эллиптическое днище считается оптимальным по форме элементом емкостного оборудования, работающего под давлением. Стальные днища сосудов, котлов, вертикальных аппаратов выпускают в широком диапазоне по толщине, внутреннему и наружному диаметру. НПК ОборонМетХим приглашает заказать и купить эллиптическое днище, изготовленное в соответствии техническим условиям ГОСТ 6533-68 – по экономичной цене, за качественные металлоизделия.
Конструкция и типовые размеры эллиптического днища
Эллиптическое днище производят из плоской стальной заготовки в форме круга: по технологии горячей – с нагревом заготовки до повышения пластичности, или холодной штамповки. С помощью оправок гидравлического пресса из круга выдавливают эллиптическую часть и формируют отбортованный низ, в виде цилиндрической обечайки.
Таблица 1. Геометрические параметры и вес ряда позиций днищ эллиптических
| Диаметр внутренний (высота эллипса), мм | Масса, в зависимости от толщины металла, кг | Площадь, м² | Объем, дм³ | |||
|---|---|---|---|---|---|---|
| 6 мм | 8 мм | 10 мм | 12 мм | |||
| 500 (125) | 15 | 20,2 | 25,5 | 30,8 | 0,31 | 22,1 |
| 600 (150) | 21,1 | 28,3 | 35,6 | 43,1 | 0,44 | 35,2 |
| 700 (175) | 28,2 | 37,8 | 47,5 | 57,4 | 0,59 | 54,3 |
| 800 (200) | 36,3 | 48,6 | 61,1 | 73,8 | 0,76 | 79,3 |
| 900 (225) | 45,4 | 60,8 | 76,4 | 96,2 | 0,95 | 110,9 |
| 1000 (250) | 55,5 | 74,4 | 93,4 | 117,1 | 1,16-1,21 | 150-162 |
| 1200 (300) | 78,9 | 105,6 | 137,0 | 165,0 | 1,65-1,71 | 253-270 |
| 1400 (350) | 106,4 | 146,4 | 183,6 | 221,1 | 2,23-2,3 | 396-419 |
| 1500 (375) | 121,6 | 167,1 | 209,5 | 252,2 | 2,56-2,63 | 510-346 |
| 1600 (400) | 137,9 | 189,1 | 237,1 | 285,3 | 2,9-2,98 | 584-614 |
| 1800 (450) | 177,5 | 237,3 | 297,4 | 357,8 | 3,74 | 861,7 |
| 2000 (500) | 217,7 | 290,9 | 364,5 | 438,4 | 4,59 | 1168,1 |
| 2200 (550) | 268,7 | 350,0 | 438,4 | 540,2 | 5,52-5,56 | 1539-1615 |
| 2400 (600) | 315,0 | 414,5 | 519,1 | 638,4 | 6,54-6,7 | 1982-2072 |
| 3000 (750) | 404,9 | 640,6 | 816,9 | 981,8 | 10,13-10,3 | 3801-3942 |
Размер высоты цилиндрической части зависит от диаметра и толщины металла и может быть: 25, 40, 60, 80, 100, 120 мм. Возможно изготовление сваренных из сегментов днищ большого диаметра – до 4500 мм. Толщина металла днища может быть до 120 мм.
Марки сталей для днища эллиптического
Емкостное оборудование вертикальной установки, с днищами эллиптической формы используют в различных условиях, с давлением до 16 МПа. В зависимости от свойств рабочей среды и условий эксплуатации используют:
- низколегированную сталь 09Г2С – прочную, технологичную к сварке, стойкую к температурным перепадам;
- недорогую, углеродистую, обыкновенного качества сталь Ст3пс5, с нормированным показателем ударной связи при температуре 20°С.
По требованию заказчика осуществим поставку днища эллиптического из нержавеющих марок: 12Х18Н10Т, 08Х18Н10.
Эллиптическое днище – заказать в НПК ОборонМетХим
Предлагаем эллиптическое днище от надежного производителя, применяющего современное технологическое оборудование и методы контроля качества. Закажите днища для аппаратов, котлов и сосудов, подконтрольных Федеральной службе по экологическому, технологическому и атомному надзору.
Купить сертифицированное на соответствие техническим условиям и нормам безопасности эллиптическое днище, по цене производителя – экономически выгодно. Невысокая стоимость благоприятно влияет на себестоимость конечного изделия. Специалисты НПК ОборонМетХим дадут консультацию по выбору материала и размерам.
Сообщите о намерении купить днище эллиптической формы по телефону или воспользуйтесь кнопками: «Запрос на поставку» и «Заказать звонок». Удобный способ – отправить заявку на адрес электронной почты. Организуем доставку во все регионы Российской Федерации.
