Алюминиевая втулка-зажим предназначена для подготовки стальных тросов и канатов к практическому применению – подъему и переноске грузов. Изготавливается из высококачественного сплава на основе алюминия в соответствии с международным DIN EN, синхронизированного с отечественными ТУ.

НПК ОборонМетХим предлагает оптом и в розницу алюминиевую втулки разных диаметров и длины.

Каждому клиенту гарантируется:

высокое качество продукции;
оперативность исполнения заказа;
наличие комплекта технической и сопроводительной документации;

Стандартизация

Основные технические условия на изготовление алюминиевых втулок обжимных указаны в ГОСТ 25573 (соответствует DIN 3093 и DIN EN 13411-3).

В ассортименте готовые изделия следующего назначения:

для опрессовки;
для троса;
круглые;
обжимные;
переходные;
цилиндрические;
без покрытия.

Другие НТД приведены в таблице.

Технические характеристики алюминиевых втулок

Параметр	Документ	Номер
Ø канатов маркировочных групп	ГОСТ	2688, 3071, 3079, 7668
Допуски по усилию на разрыв		3071, 3079, 7668, 2688
Изготовление с учетом ТУ на конкретные стропы		3282
Соответствие нормам климатического исполнения		15150
Соблюдение требований безопасности		12.3.002 12.1.019 (011)

Марка материала для опрессовки

Тип климата	Значение
Умеренный	Сталь 20 / Ст3сп
Холодный	15ХСГН / 09Г2С (Ст3сп)

Марки алюминиевых сплавов для заделки концов канатов:

АД0 / 1 / 31 или АМЦ.

Требования к состоянию поверхности алюминиевой втулки DIN 3093:

Не должно быть:

вмятин;
следов от ударов с забоинами;
трещин
прочих видимых невооруженным глазом повреждений.

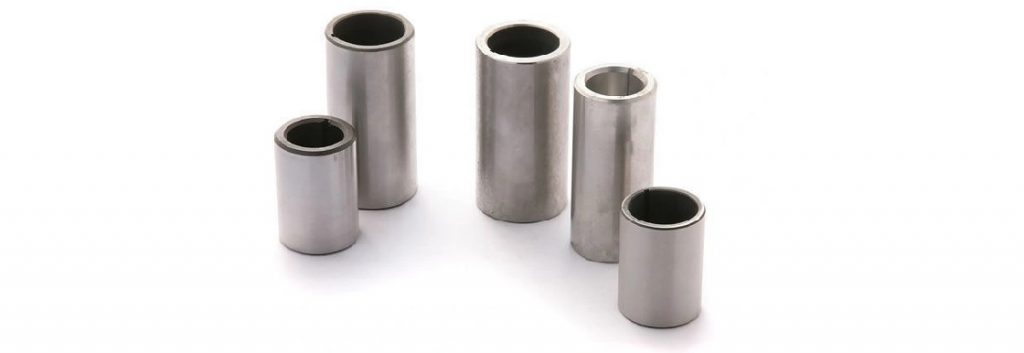

алюминиевая втулка
Зажим втулка используется при подготовке тросов / канатов к эксплуатации. Готовое изделие имеет цилиндрическую форму определенного диаметра и толщины, полое изнутри.

Втулка прижимная, как правило предназначается:

для соединения концов 2-х тросов одинакового диаметра;
для формирования петель.

После зажима прядей происходит соединение прядей и втулки, образуется единое монолитное изделие.

Основные параметры и размеры

Основные размеры и параметры алюминиевой втулки

Р-рный ряд	Ø, см, диаметр	B, см, ширина	S, мм толщина	L, см длина	M (масса 100 штук) кг
6	0,7	1,32	2,50	2,1	0,6
8	0,9	1,72	3,30	3,3	1,4
10	1,0	2,18	3,70	4,1	2,6
12	1,1	2,42	4,90	4,6	4,6
14	1,2	3,1	5,80	4,9	7,4
16	1,3	3,5	7,60	5,6	11,1
18	1,4	3,9	7,90	6,3	15,9
20	1,5	4,3	8,40	7,0	21,7
22	1,75	4,9	9,20	7,7	29,2
24	1,1	5,28	10,0	8,4	37,6
26	2,7	5,7	10,90	9,1	48,1
28	2,9	6,2	12,50	9,8	60,3
30	3,1	6,6	12,90	10,5	74,0
32	3,5	7,0	13,40	11,2	89,7
34	3,8	7,6	14,20	11,9	108,0
36	4,0	8,0	15,0	12,6	127,50

Разработка алюминиевой втулки и ее практическое применение позволили:

механизировать процесс изготовления стропов из канатов стальных;
повысить эффективность производства, КПД;
снизить нагрузку на персонал, исключив использование физической силы работников.

При выборе соответствующих DIN 3093 втулок из алюминиевого сплава необходимо подбирать готовые изделия с учетом следующих эксплуатационных характеристик:

диаметр карата;
тип сердечника;
материал изготовления.

От этих показателей зависят типы и параметры подбираемых втулок.

Купить алюминиевую втулку

В каталоге на сайте компании ОборонМетХим представлена вся линейка типоразмеров втулок, изготавливаемых из специального высококачественного сплава. Прежде чем сделать окончательный выбор необходимо определиться с основными размерами. При необходимости, можно воспользоваться помощью менеджера компании, позвонив по телефону.

Опытный специалист:

поможет определиться с выбором;
подготовит полный комплект документов;
предложит выгодную цену на товар.

Мы обеспечим оперативную и недорогую доставку.

Обращайтесь!
